Parkmatic® P/ 286400 Radar aus Lastwagen und Anhängern

Oder Ultraschall hohe Tech -Sensoren - IP67
mit Unterstützung für die Wandmontage. Die Sensorunterstützung ist für eine eingebaute Montage im Stoßfänger abnehmbar. Einstellung von 005} Sensoren aus dem Kraftwerk je nach Höhe, an der sie festgelegt sind (4 Positionen). Die Verkabelung zum Anschließen der Sensoren mit dem Befehl
ist im Kit enthalten.


B - Steuerungsfeld für die Datenübertragung - IP67

, um auf der Rückseite des Fahrzeugs oder des Anhängers installiert zu werden. Anschließen eines schwarzen Drahtes mit dem Massen/dem Anhänger und dem roten Draht + mit der 12- oder 24 -Volt -Versorgung des Umkehrfeuers, vorzugsweise im Kreuzungskoffer. Einstellungstaste ⓐ ⓐ Auf dem Fall: 4 Positionen, die gemäß der Höhe der Sensoren
in Bezug auf den Boden ausgewählt werden sollen (Mindesthöhe 40 cm). Erkennungsabstand vom Hindernis: 0,22 bis 2,50 Meter.

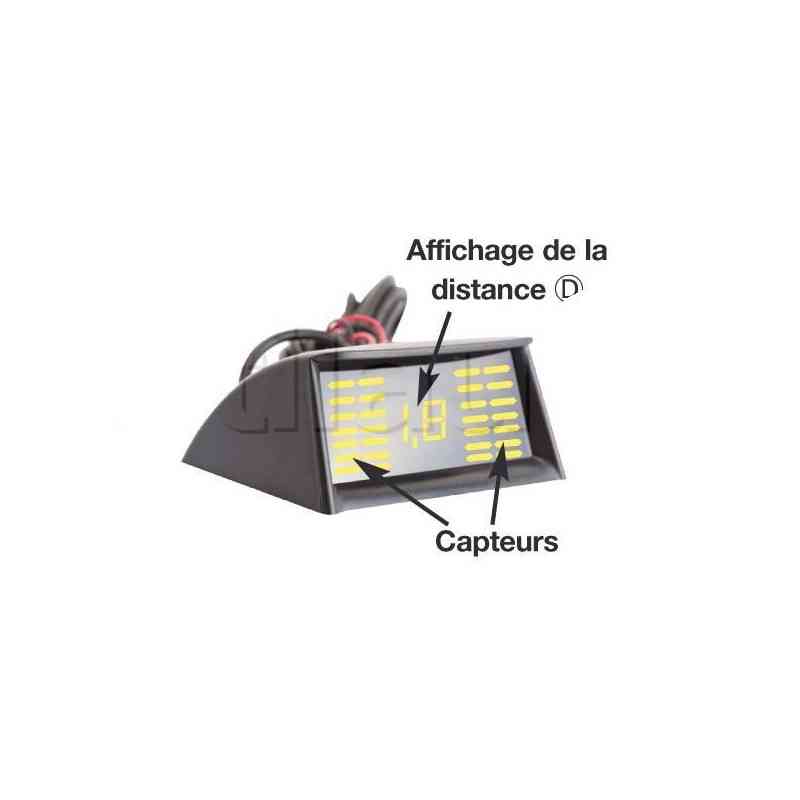

C - Monitor - Empfänger
, um auf dem Dashboard oder an der Decke zu installieren (in diesem Fall Inversion der Schaltfläche Anzeige auf dem Monitor). Ein Schallpiep warnt vor dem Vorhandensein eines Hindernis (Anpassung des Schallpegels durch einen Knopf: 3 Positionen: hoch - niedrig - Schnitt). Anzeige von 4 LED-Bar-Spalten auf dem Ausbilder beim Erkennen eines Hindernis. Jede Spalte entspricht einem Sensor (der Treiber weiß sofort, wie das Hindernis lokalisiert wird).

Der Abstand in Metern und Zentimetern wird auch mittels digitaler Zahlen angezeigt. Elektrische Verbindung: - Lebensmittelversorgung durch den roten Draht auf einem + 12/24 Volt. - Schwarze Fadenmasse. Visuelle und solide Erkennung der nicht funktionierenden Funktion eines oder mehrerer Sensoren im Ausbilder.


technische Daten

- Food: 12/24 Volt.
- Verbrauch: 200 ma.
- Temperatur verwenden: -35 ° bis +80 ° C.
- Frequenz: Analog 40 kHz.


Achtung: Alle elektrischen Verbindungen müssen mit thermosoudierbaren Ärmeln (im Kit bereitgestellt) zur maximalen Zuverlässigkeit des Parkmatik hergestellt werden. Merkmale: Speaking Monitor / Empfänger Katalog Seite: 17.4
